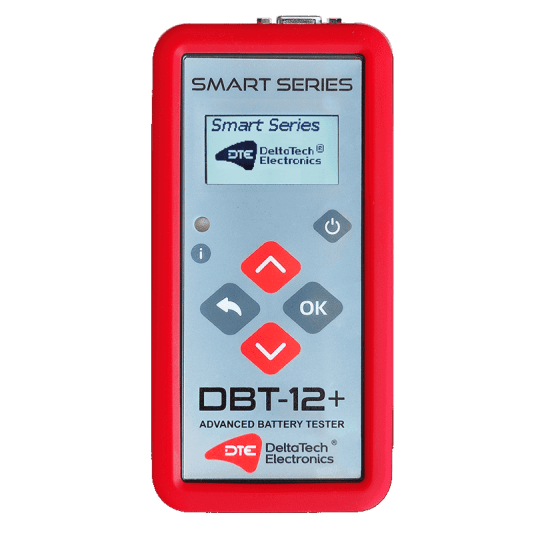

DBT-12+ TESTER AKUMULATORÓW

Idealne rozwiązanie dla:

• Sprzedawców akumulatorów,
• Importerów i dystrybutorów akumulatorów,
• Warsztatów samochodowych,
• Dealerów samochodowych,
• Serwisów pojazdów zasilanych akumulatorami.

Funkcje i możliwości

Tester akumulatorów pozwala bezpiecznie mierzyć napięcie, określać prąd rozruchowy, ocenić stan naładowania oraz wskazać stopień zużycia akumulatorów 6V i 12V. Urządzenie jest zasilane z wewnętrznego akumulatora, może więc testować akumulatory rozładowane, a także być wygodnie użyte jako woltomierz. Test instalacji samochodu daje możliwość zaawansowanej diagnozy układu ładowania i rozruchu w układach

• 12V,
• 24V
• oraz 6V.

Mierzone przebiegi napięcia są prezentowane w formie wykresów. Urządzenie zapisuje wyniki pomiarów oznaczając je datą i godziną oraz opcjonalnie numerem rejestracyjnym pojazdu. Pojemna pamięć zapewnia zapis wielu setek pomiarów.  Wyniki widoczne są na wyświetlaczu jak i dedykowanym oprogramowaniu. Podsumowując:

Rodzaje testów akumulatora:

•  napięcie bieżące,
•  prąd rozruchowy,
•  graficzne procentowe zestawienie stanu akumulatora oraz stopnia jego naładowania,
•  zalecenia odnośnie akumulatora (naładować, wymienić, pilnie wymienić).

Testy wykonasz na akumulatorach:

• EFB (wzmocnione)
• AGM / VRLA ( bezobsługowy)
• SLI  (standardowy, kwasowo – ołowiowy)

Prąd rozruchowy może zostać podany według jednej z pięciu norm:

• EN: od 40 A do 2000 A
• SAE: od 40 A do 2000 A
• DIN: od 30 A do 1200 A
• IEC: od 30 A do 1200 A
• CCA od 40 A do 2000 A

Test akumulatora

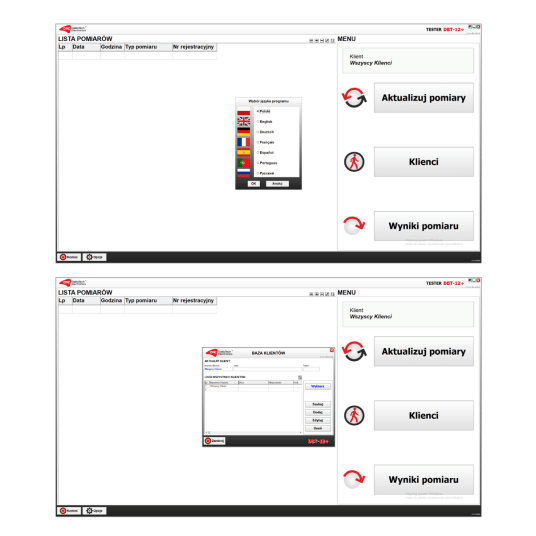

Lista pomiarów

Dołączone oprogramowanie PC:

• Tester DBT-12+ dostarczany jest z intuicyjnym oprogramowaniem na komputer PC, które umożliwia wygodne przeglądanie wyników pomiarów. Oprogramowanie pozwala na:
• Wydruk raportów: Możliwość generowania i drukowania szczegółowych raportów z pomiarów w formacie A4 przy użyciu standardowej drukarki komputerowej. Dzięki temu warsztaty mogą dostarczać klientom profesjonalnie przygotowane dokumenty potwierdzające stan akumulatora.
• Zdalne zlecenie wydruku: Bezprzewodowa łączność WiFi pozwala na natychmiastowe zlecenie wydruku raportu po zakończeniu pomiaru, co znacząco usprawnia pracę w warsztacie.
• Archiwizacja pomiarów: Program oferuje możliwość archiwizacji wszystkich przeprowadzonych pomiarów, co pozwala na łatwe zarządzanie historią testów i szybki dostęp do danych w przyszłości.
• Baza danych klientów: Narzędzie umożliwia prowadzenie bazy danych klientów i przypisywanie wyników pomiarów do konkretnych klientów. Dzięki temu warsztaty mogą śledzić historię serwisowania akumulatorów dla każdego klienta indywidualnie.

Test instalacji

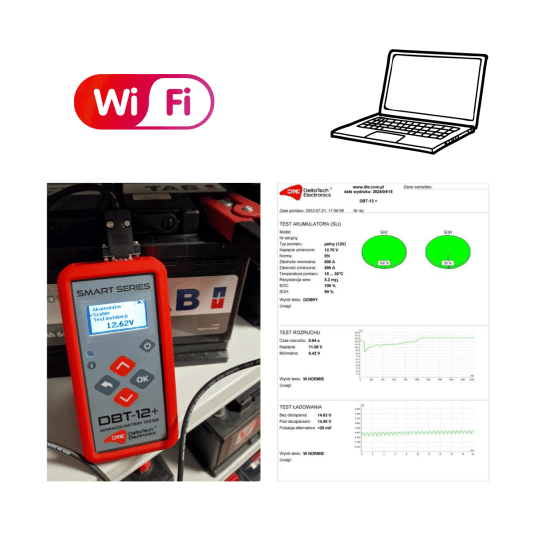

Przykładowy wydruk

Dodatkowe funkcje naszego testera akumulatorów:

• Tryb rejestracji napięcia: Urządzenie oferuje tryb rejestracji napięcia, który umożliwia wielogodzinny pomiar napięcia akumulatora. Dzięki tej funkcji warsztaty mogą:
  • Wykrywanie samoczynnego włączania odbiorników: Monitorowanie napięcia przez dłuższy czas pozwala na wykrycie przypadków, gdy odbiorniki w pojeździe samoczynnie się włączają i rozładowują akumulator.
  • Weryfikacja procesu ładowania: Umożliwia również dokładne śledzenie procesu ładowania akumulatora prostownikiem, co pozwala na ocenę efektywności i poprawności tego procesu.

Rejestracja napięcia

Test akumulatora z DBT 12+ krok po kroku:

Aby przeprowadzić test akumulatora za pomocą testera DBT-12+, wykonaj poniższe czynności:

Krok 1: Przygotowanie do Testu

1. Sprawdzenie Akumulatora:
   • Upewnij się, że akumulator jest w dobrym stanie fizycznym – brak pęknięć, wycieków elektrolitu i widocznych uszkodzeń,
   • Wyczyść zaciski akumulatora z korozji i brudu,
   • Nie musisz wymontowywać akumulatora z pojazdu.
   • Pamiętaj o środkach ostrożnosci

Krok 2: Podłączenie Testera

1. Podłączanie Klem:
   • Czerwony klips podłącz do dodatniego (+) zacisku akumulatora,
   • Czarny klips podłącz do ujemnego (–) zacisku akumulatora,
   • Jeśli podłączysz odwrotnie otrzymasz komunikat o błędnej polaryzacji.
   • Upewnij się, że klipsy są dobrze zamocowane i mają dobry kontakt z zaciskami akumulatora. Tester wyświetli komunikat, jeśli połączenie jest niewłaściwe lub słabe.

Krok 3: Wybór Trybu Testu

1. Wybór Trybu Testu:
   • Wybierz „Test Akumulatora” z menu głównego za pomocą przycisków nawigacyjnych.
   • Możesz również wybrać „Szybki test”.
2. Wybór Typu Akumulatora:
   • Wprowadź opcjonalnie numer rejestracyjny samochodu,
   • Określ typ testowanego akumulatora (SLI, AGM, VRLA, EFB). Wybór typu akumulatora pozwala urządzeniu na dokładniejsze przeprowadzenie testu.

Krok 4: Przeprowadzenie Testu

1. Wprowadzenie Normy Parametrów Akumulatora:
   •  wybierz normę według której jest on podany (EN, SAE, DIN, IEC, CCA),
   • wybierz wartość znamionową prądu rozruchowego,
   • wprowadź temperaturę akumulatora.
2. Rozpoczęcie Testu:
   • Naciśnij przycisk „Start” aby rozpocząć test. Tester DBT-12+ przeprowadzi kilka testów, w tym test napięcia bieżącego, prądu rozruchowego i rezystancji wewnętrznej akumulatora.
3. Odczyt Wyników:
   • Po zakończeniu testu, wyniki zostaną wyświetlone na ekranie testera. Wyniki zawierają:
     • Aktualne napięcie akumulatora,
     • Mierzone wartości prądu rozruchowego,
     • Procentowy stan naładowania akumulatora,
     • Sugestia stanu akumulatora: dobry/zły,
     • Bardzo precyzyjny odczyt wyników w programie komputerowym.

Krok 5: Zapis i Wydruk Wyników

1. Zapisywanie Wyników:
   • Tester DBT-12 automatycznie zapisuje wyniki ostatnich testów, które można przeglądać w późniejszym czasie na komputerze.
2. Drukowanie Wyników:
   • Jeśli tester jest wyposażony w WiFi co umożliwia bezpośredni wydruk na drukarkę.
3. Wysyłanie Wyników:
   • Wyniki można również wysłać e-mailem z pomocą aplikacji komputerowej.

Krok 6: Analiza i Działania

1. Analiza Wyników:
   • Przeanalizuj wyniki testu i podejmij odpowiednie działania zgodnie z zaleceniami testera. Może to obejmować naładowanie akumulatora, jego wymianę lub dalszą diagnostykę pojazdu.
2. Informowanie Klienta:
   • Przekaż klientowi wyniki testu oraz zalecenia dotyczące dalszych działań, w tym ewentualne potrzeby serwisowe.

Parametry techniczne:

– Rodzaje akumulatorów: Zwykłe, AGM/VRLA

– Normy pomiaru: EN,SAE,DIN,IEC.

– Zakres prądów rozruchowych: 40 – 2000A (wg EN)

– Pomiar napięcia: 0 – 50V

– Zasilanie: wbudowany akumulator

– Warunki pracy: 0° – 40°C

Zawartość zestawu:

– Urządzenie DBT-12+

– Kabel pomiarowy z krokodylkami

– Kabel Mini USB

– Ładowarka 5V
