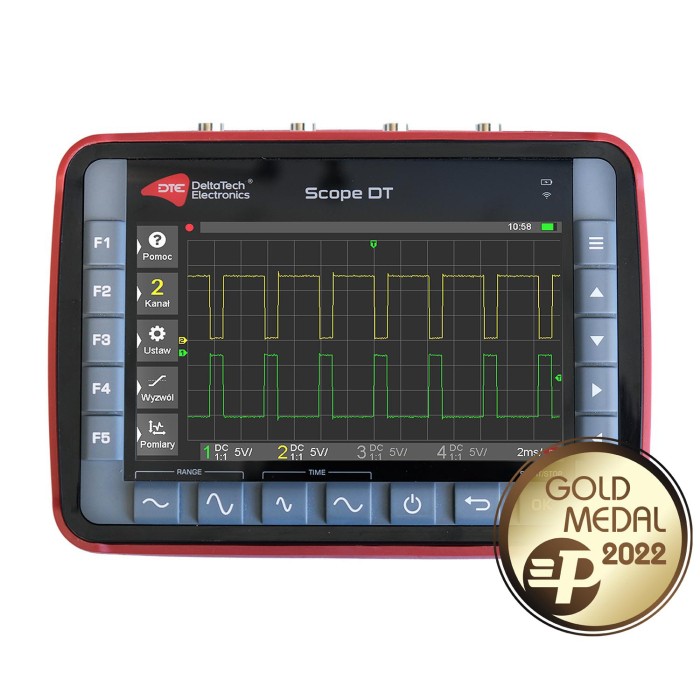

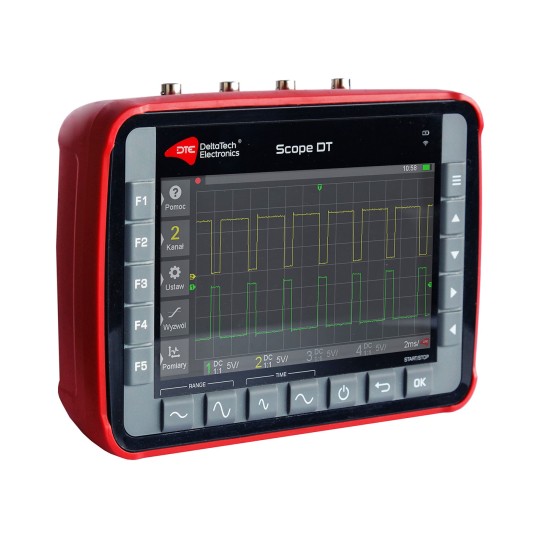

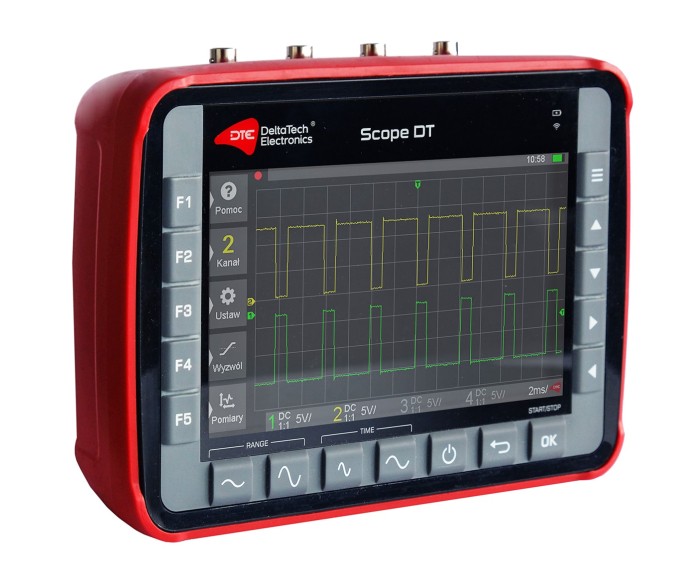

SCOPE DT CZTEROKANAŁOWY OSCYLOSKOP WARSZTATOWY

Oscyloskop Scope DT jest to urządzenie skierowane dla motoryzacji. Posiada on dwa kanały izolowane oraz dwa kanały różnicowe co minimalizuje to możliwość uszkodzenia urządzenia bądź badanych podzespołów przy niewłaściwym podłączeniu. Wbudowana biblioteka przykładowych przebiegów wraz z materiałami edukacyjnymi na temat testowanych komponentów. Pomoc dotycząca obsługi oraz wykonywania pomiarów jest zawarta bezpośrednio w urządzeniu.

Urządzenie posiada Tryb diagnoskopu – 27 komponentów wraz z informacją o budowie, działaniu wraz z informacją jak diagnozować je za pomocą oscyloskopu.

Pomoc jest dostępna w interfejsie urządzenia – nie można jej zgubić. Do urządzenia dołączymy jedynie „Szybki start” – najważniejsze informacje o ładowaniu baterii, przyciskach itp.

Dostęp przez przeglądarkę – prosty interfejs webowy pozwala pobrać pliki przebiegów, zrzuty ekranu oraz wyświetlać ekran urządzenia. Dzięki temu urządzenie będzie współpracować z każdym komputerem, tabletem czy telefonem wyposażonym w przeglądarkę i działającym w tej samej sieci WiFi. Dlatego działa to niezależnie od systemu operacyjnego i nie jest wymagana aplikacja.

Do aktualizacji wystarczy połączenie z Internetem przez WiFi – urządzenie samodzielnie pobiera dane z serwera, nie są potrzebne dodatkowe aplikacje.

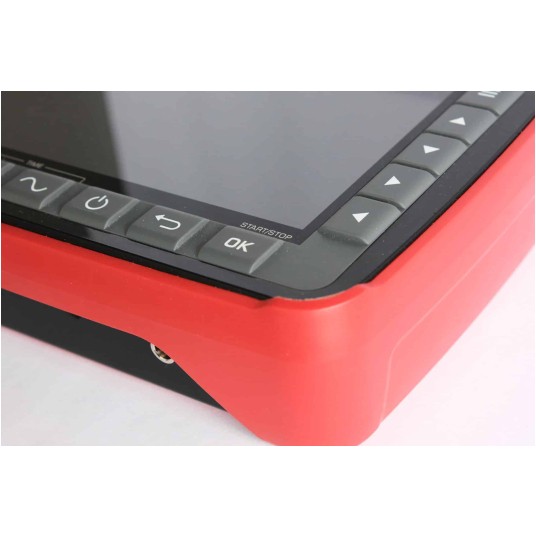

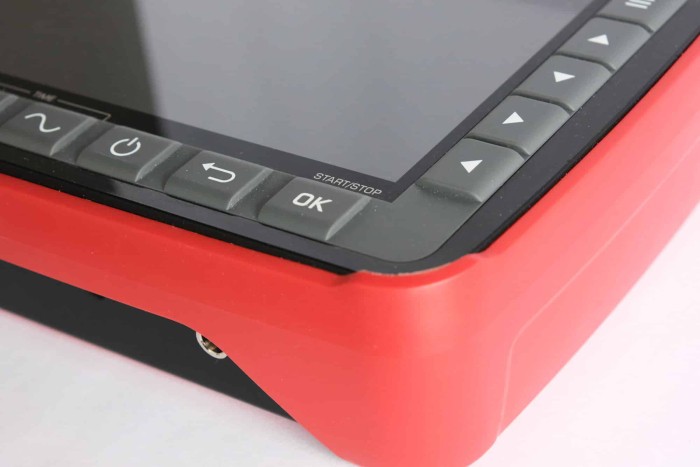

Ekran 7” o rozdzielczości 800×480. Urządzenie obsługujemy przyciskami obok ekranu.

Zasilanie z wewnętrznego akumulatora Li-Ion zapewniającego kilka godzin ciągłej pracy (ok. 6 – 8).

Ładowanie poprzez dołączoną ładowarkę sieciową (napięcie 12V) w czasie ok. 2,5 godziny.

W zestawie dwie klasyczne sondy oscyloskopowe oraz dwie sondy zakończone wtykami bananowymi/krokodylkami.

Maksymalne próbkowanie 25Msps, pasmo do 5MHz dla kanałów różnicowych i ponad 1MHz dla kanałów izolowanych.

Podstawa czasu możliwa do ustawienia od 1us/dz do 500s/dz.
Wzmocnienia od 20mV/dz do 50V/dz.

Scope DT – przykładowy pomiar

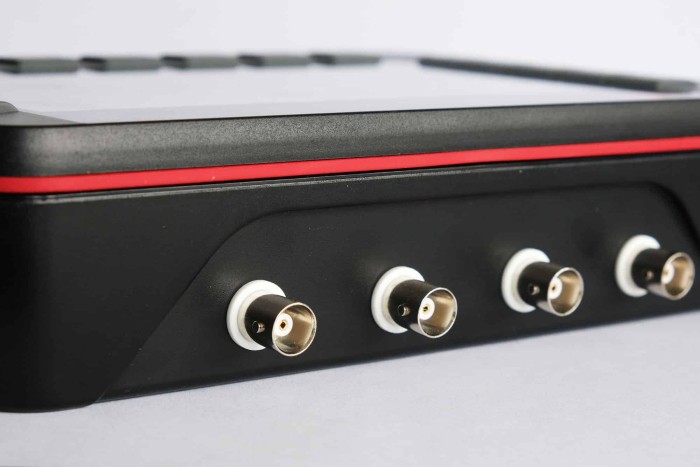

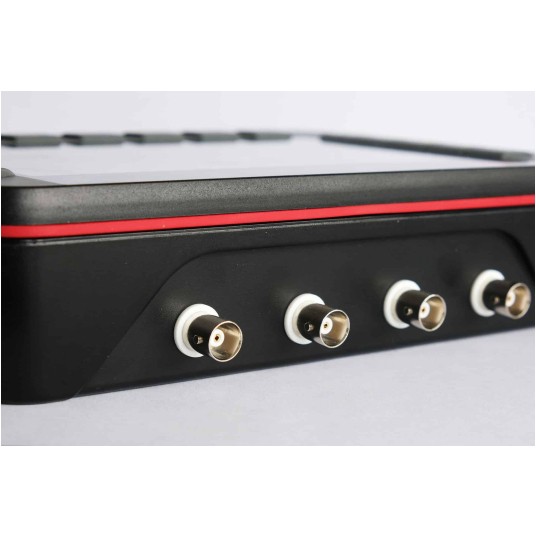

2 kanały w pełni izolowane galwanicznie od reszty urządzenia (do 1kV DC) oraz 2 różnicowe (ScopeTester ma same kanały różnicowe).

Kanały izolowane akceptują bez dodatkowych sond napięcia w zakresie +/- 100V (+/- 200V chwilowo).

Kanały różnicowe przyjmują napięcia +/- 50V. (Dla porównania ScopeTester pozwalał mierzyć napięcia do 20V max bez dodatków).

Można korzystać z cęg prądowych jak w przypadku każdego innego oscyloskopu.

Dostępne wyjście sygnału kalibracji sond (1kHz).

Specyfikacja:

Wyświetlacz: 7’’ 800×480
Maksymalne próbkowanie: 25 Mbsps
Przetworniki ADC: 12bit + 8bit

Kanały 1 i 2
Napięcia wejściowe -100 .. 100V (w szczycie -200 .. 200V)
Parametry wejścia: 1M?, 18pF
Rodzaj wejścia: DC, AC
Izolacja galwaniczna: do 1kV DC
Pasmo: 1,5MHz

Kanały 3 i 4
Napięcie wejściowe -50 .. 50V
Parametry wejścia: 1M?, 18pF (wejście różnicowe)
Rodzaj wejścia: DC
Pasmo 5MHz

Wyjście kalibracji sond: 1kHz / 3,3V Vpp
Pamięć wewnętrzna: 8GB
Zasilanie: akumulator Li-ion 7,2V

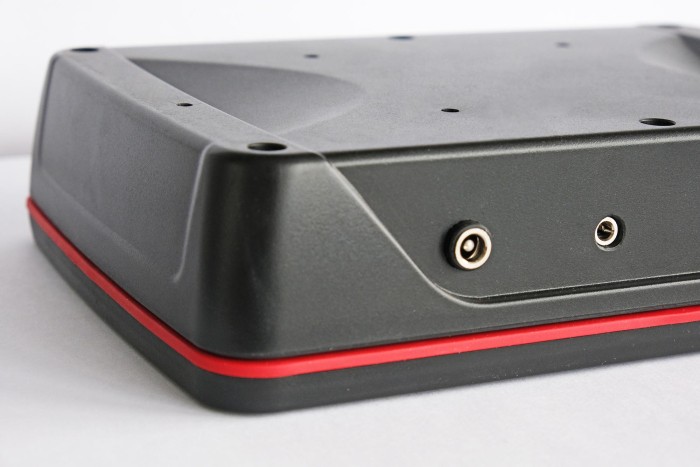

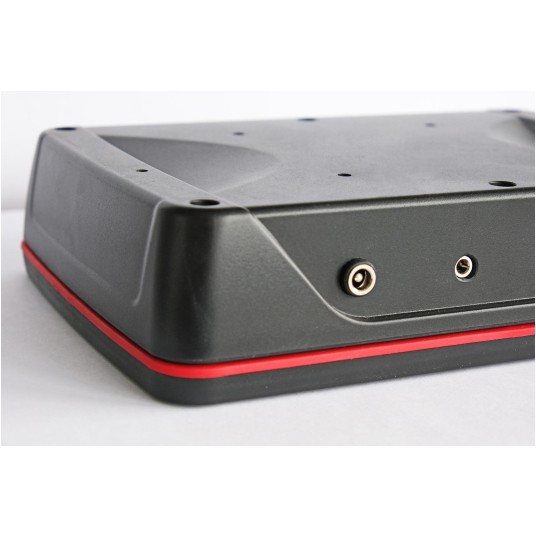

Ładowanie: zewnętrzny zasilacz 12V 2A
Czas ładowania: do 2,5h
Czas pracy: do 8h
Warunki pracy: Temperatura 0 – 50oC, Wilgotność < 95%
Waga: 960g

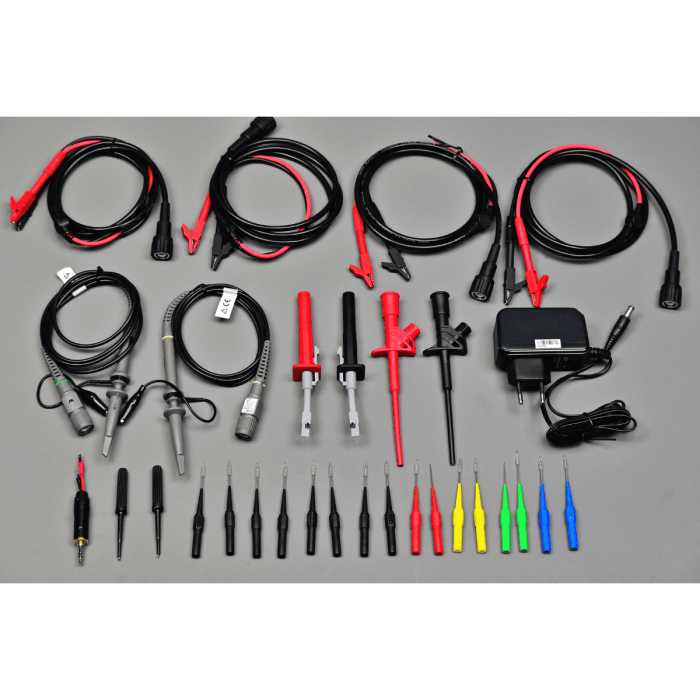

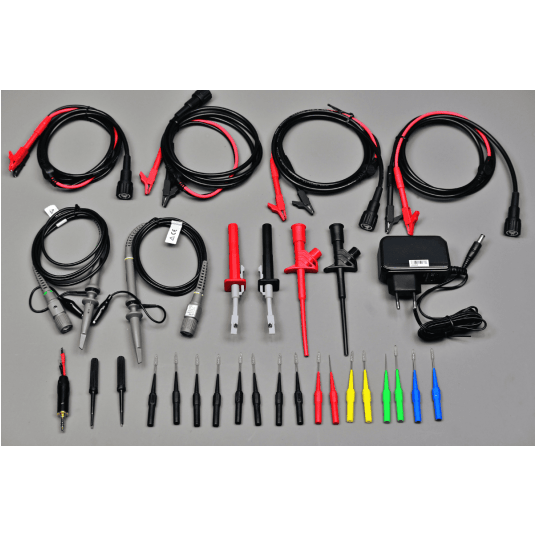

Zawartość zestawu:
– urządzenie Scope DT
– sonda oscyloskopowa z dzielnikiem 1:10 – 2 szt.
– przewód pomiarowy 1m z wtykami bananowymi i krokodylkami – 2 szt.
– adapter do kalibracji sond
– zasilacz sieciowy 12V
